拖链走线有哪些要求

文章出处：cartysj.cn 作者：BCC 时间：2024-01-11 07:47:40 浏览量：返回上一页

拖链的安装方式一般有水平架空安装、侧向安装、垂直立式安装、垂直吊式安装等，根据机械上的线缆位置选择拖链的安装方向。

拖链走线，也被称为电缆走线或电缆布线，主要是指在机械设备中，电缆通过拖链进行布线的过程。在这个过程中，有以下几个主要的要求：

1、必须注意电缆的最小允许弯曲半径、行程、最大移动速度以及频率，按照设计之初的规定值进行安装使用。电缆的弯曲半径要保持在电缆外径的6倍以上。

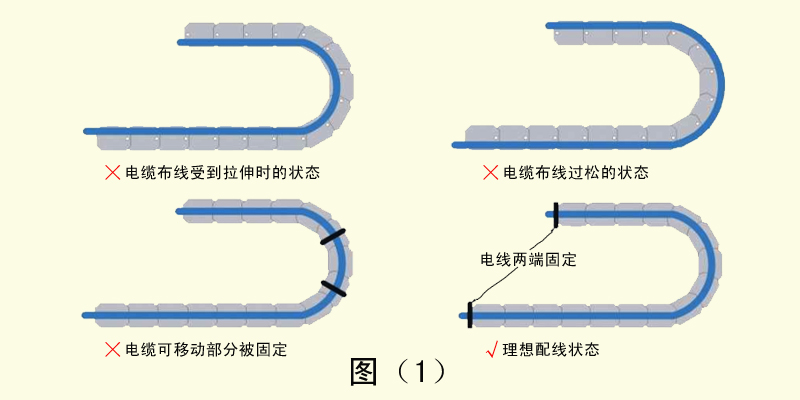

2、如果电缆在布线时爱到张力拉伸，会与拖链内壁产生摩擦导致护套磨损。反之如果布线过于松散，同样会与拖链的内壁产生摩擦造成护套磨损，并且容易与其他电缆产生缠绕现象。电缆的布线长度应设定在刚好能通过拖链的中心线宜。电缆的移动部分如果被固定，会导致弯曲应力无法被分散和吸收，会在固定位置造成应力集中。电缆的固定部分应设置在拖链的两端。如图（1）

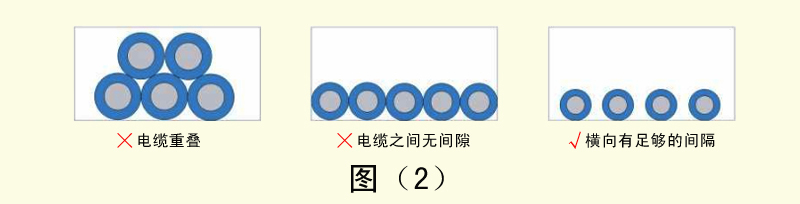

3、为防止同时布线的电缆之间相互干扰，在拖链内实施水平布线时，要选择具有足以保证电缆间距的拖链。如图（2）

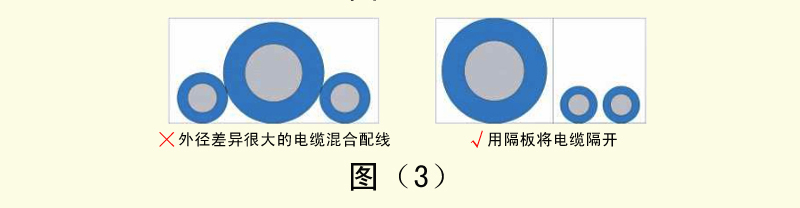

4、外径差异很大的电缆如果混合配线，容易导致细线被粗线压迫，造成细线容易断线。这时需要用隔板将电缆隔开。如图（3）

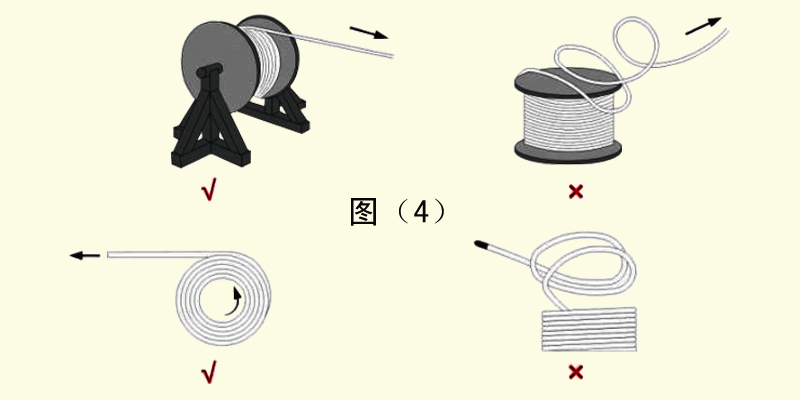

5、拖链电缆在敷设中不能扭曲，即不可直接从电缆卷筒或电缆盘上拉出，而应旋转短筒或者电缆盘将电缆展开。如图（4）

6、拖链中的两端都必须安装电缆固定件。拖链固定点不能移动。从移动端端点到固定端的距离尽可能大一些，对于PVC+PVC等材质低端拖链线，两点的距离至少要达到20倍的电缆直径，而对于TPE+TPU等材质的高端拖链线，两点的距离至少要达到10倍的电缆直径。

7、如果拖链折断，则其电缆也需要更换，因为在折断过程中，对电缆的过度拉伸造成的损坏是无法避免的。

以上就是拖链走线的主要要求，这些要求都是为了保证电缆在拖链内的正常运行，避免电缆损坏，同时保证设备的正常工作。

Q

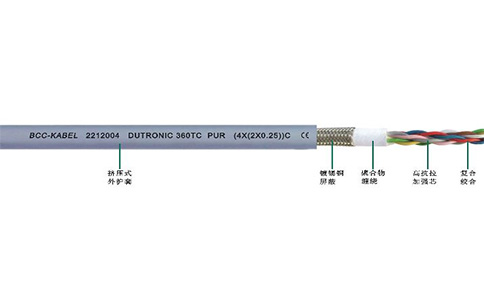

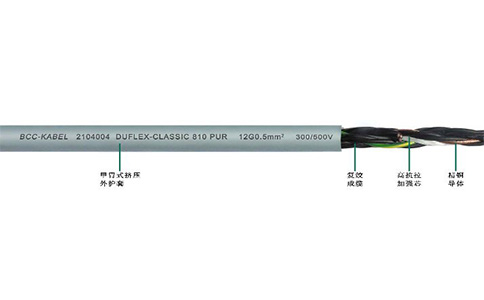

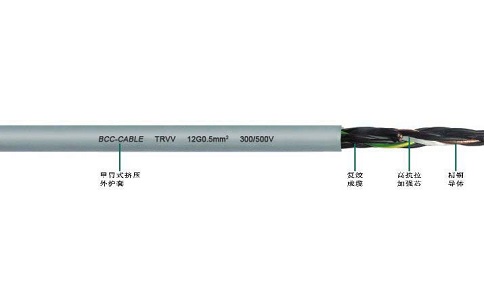

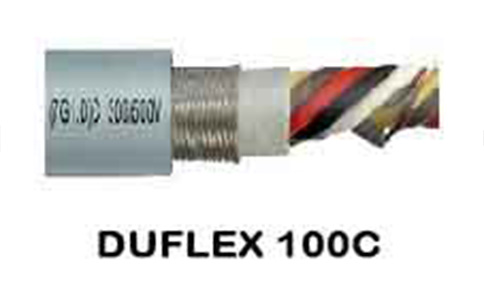

通过电缆软硬能够判别拖链电缆好坏吗？

A
9323彩集团确切的说，通过电缆软硬不能够判别拖链电缆好坏。拖链电缆有着其特定的性能要求和设计标准，它需要在频繁移动、弯曲、拉伸等复杂环境下保持稳定的电气性能和机械性能。这不是单单通过拖链电缆软硬就能够实现的。
Q
高柔线的导体越细越好吗？

A
不少厂家宣称高柔线的导体是0.06MM甚至是0.05mm（头发丝0.07），导体越细确实会使得电线变得柔软，但在高速往复运动过程有巨大的拉扯和拉伸必须考虑电线的抗机械强度，电线越细则机械强度越差，很容易在运动过程中因机械强度不够而直接被拉断。电线应根据碰撞截面大小的不同，选择合适的电线直径匹配到ZUI佳而不是追求越细越好。
